自作PCの電源が入らない原因と解決策｜無反応から復旧する完全手順

心血を注いでパーツを選び抜き、数時間かけて組み上げた自作PC。期待に胸を膨らませて電源ボタンを押した瞬間、ファンすら回らず完全な無反応に直面したときの絶望感は計り知れません。PCパーツの高密度化や電源規格の更新が進む2026年現在においても、自作PC初心者はもちろん、経験豊富なベテランですら「組み立て後の初通電トラブル」に頭を抱えるケースは後を絶ちません。

しかし、電源ボタンを押して全く反応がないからといって、いきなり「パーツの初期不良」や「故障」と決めつけるのは早計です。PC専門ショップの修理受付データや自作ユーザーコミュニティの報告を精査すると、電源が入らないトラブルの約8割以上は、ケーブルの接続ミスやパーツの接触不良、保護回路の作動といった人為的・物理的な単純要因によって引き起こされています。本記事では、沈黙するPCを自力で復旧させるための実践的な診断手順と、見落としがちな盲点を余すところなく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ファンすら回らない無反応の主因は「スイッチ配線ミス」「電源ユニットの主スイッチOFF」「保護回路の作動」が過半数を占める。
• 要点2：復旧への最短ルートはケースから基板を取り出して行う「最小構成での起動確認」と「CMOSクリア」による状態リセット。
• 要点3：最新規格パーツ特有の「DDR5メモリの半挿し」や「CPU補助電源の挿し間違い」など、2026年特有の互換性・物理的トラップを論理的に切り分ける。

【初期診断】ファンすら回らない無反応はなぜ起きる？決定的な原因の切り分け

電源ボタンを押してもファンが一瞬も回転せず、完全に沈黙している場合、システムは「電気信号そのものがマザーボードに届いていない」か、「重大な短絡を検知して電源ユニットが自衛のために給電を即座に遮断している」のどちらかです。故障を疑う前に、まずはマザーボード上の通電状態を確認し、原因のレイヤーを切り分ける必要があります。

現代のマザーボードの多くには、主電源（24ピン）が正常に給電されていることを示すスタンバイLEDが搭載されています。このマザーボード通電ランプ点灯が確認できるかどうかで、トラブルシューティングの方向性は大きく二分されます。

もしマザーボード上のLEDすら一切光っていない場合、電源ユニット（PSU）から電力が供給されていません。背面の主電源スイッチが「○（OFF）」になったままではないか、コンセントのタコ足配線で電圧降下が起きていないか、24ピンメイン電源ケーブルが爪のロックまで完全に押し込まれているかを再確認してください。

一方で、スタンバイLEDは綺麗に光っているにもかかわらず電源ボタンを押しても無反応な場合は、スイッチ信号がマザーボードに伝わっていないか、内部で微弱な短絡が発生している可能性が極めて濃厚です。この初動の見極めこそが、無駄なパーツ買い替えを防ぐ最大の防波堤となります。

【実態検証】現場データが示す配線ミスとヒューマンエラーのリアル

秋葉原や日本橋などのPCパーツ専門店サポート窓口に持ち込まれる「電源が入らない」トラブルの相談内容を集計すると、極めて明確な傾向が浮き彫りになります。パーツ自体の初期不良（DOA）率は主要メーカー製であれば1〜2%未満に過ぎず、持ち込み案件の約85%は組み立て工程におけるヒューマンエラーです。

自作PC愛好者のコミュニティや修理現場で最も多く報告される凡ミスの筆頭が、フロントパネルコネクタ接続のピンアサイン違いです。マザーボード右下に位置する微小なピンヘッダ群（JFP1 / PANEL）において、パワースイッチ配線ミス（POWER SWのピンを誤って隣のRESET SWやHDD LEDのピンに挿している状態）が頻発しています。このピンが1本ズレているだけで、どれほど高価なパーツを積んでいてもPCは1ミリも動きません。

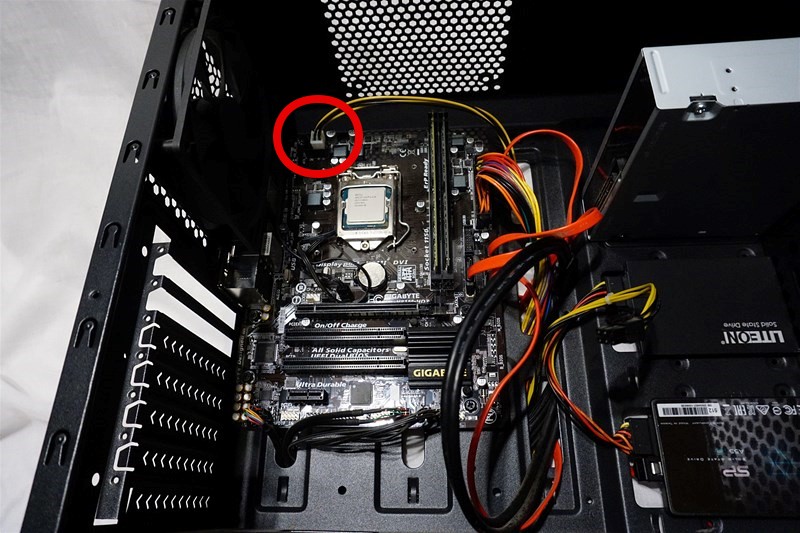

次いで多いのが、CPU補助電源挿し忘れおよび誤接続です。マザーボード左上にある8ピン（または4ピン+4ピン）のEPS12Vコネクタにケーブルを挿し忘れると、近年の高消費電力CPUは安全機構により起動プロセスを開始しません。さらに深刻なミスとして、グラフィックボード用のPCIe 8ピン（6+2ピン）コネクタを無理やりCPU補助電源ソケットに挿し込んでしまう事例も散見されます。ピン配列（極性）が異なるため、電源ユニットの保護回路が瞬時に作動し、完全無反応に陥る原因となります。

組み立て終盤の疲労や「早く動かしたい」という焦りから生じる視野狭窄こそが、電源トラブルを生み出す最大の温床となっているのが実情です。

【症状別マトリクス】無反応・一瞬点灯・異音の原因と対策比較

電源トラブルは、ボタンを押した瞬間の「微細な挙動」を観察することで、原因となっているパーツを高い精度で特定できます。以下の比較表を参考に、愛機の症状と照らし合わせてみてください。

特に注視すべきは「ファンが一瞬ピクッと回ってすぐに止まる」現象です。これは電源ユニットに搭載された安全機構（短絡保護回路：SCPや過電流保護：OCP）がミリ秒単位で異常を検知し、ハードウェアの焼損を防ぐためにシャットダウンしている証拠です。この状態のまま電源ボタンを連打すると、最悪の場合パーツを道連れにして物理破壊に至るため、即座に主電源を落として原因究明に移る必要があります。

【ステップ解説】自力で原因を突き止める「最小構成起動確認」完全ガイド

ケース内に組み込んだ状態では、どこで電気的な接触不良や短絡が起きているかを特定するのは困難を極めます。行き詰まった際は、PCパーツを一度ケースからすべて取り出し、最小構成起動確認を実施するのが業界標準のトラブルシューティングです。

最小構成とは、PCがBIOS（UEFI）を起動するために必要な絶対最低限のパーツのみで構成された状態を指します。

1. 用意する最小パーツ：マザーボード、CPU（クーラー装着）、メモリ1枚、電源ユニット。（※CPUに内蔵グラフィックスがない場合は検証用グラフィックボードを追加）
2. 絶縁環境の構築：マザーボードが入っていた紙箱（導電性マットや袋の上は厳禁）の上に基板を置き、ケース外でパーツを組み直す。
3. メモリの再装着：スロットの埃を飛ばし、推奨スロット（一般的に2スロット構成時はA2/2番目）に両端のラッチが完全に「カチッ」と鳴るまで垂直に体重をかけて押し込む。
4. 必須配線のみ接続：マザーボード主電源24ピンと、CPU補助電源8ピンのみを確実に接続する。SATAドライブやケースファン、RGBヘッダはすべて外す。
5. CMOSクリアリセット手順の実行：電源コードを抜いた状態で、マザーボード上のボタン電池（CR2032）を外し、ジャンパピンをマイナスドライバー等で5〜10秒短絡させて設定を初期化する。
6. ドライバーによる手動起動：フロントパネルコネクタの「POWER SW」ピン同士を、マイナスドライバーの先端で一瞬だけ接触（ショート）させて通電させる。

この最小構成の状態でファンが回転し、画面にBIOS画面が表示されれば、主要基幹パーツに一切の故障はありません。原因は「ケース内のスペーサー位置による短絡」「ケース前面パネルのスイッチ断線」「取り外した補助パーツ（増設ストレージやファンハブ等）の不具合」のいずれかであると論理的に断定できます。

一般に知られていない盲点とネットの誤解｜故障と決めつける前の再確認

自作PCの現場には、インターネット上の古い情報や誤解によって見落とされがちな「現代特有のトラップ」が数多く存在します。トラブル時に確認すべき3大盲点を整理しました。

第1の盲点は、メモリ半挿し接触不良の激増です。DDR4時代に比べ、最新のDDR5メモリは端子ピッチが極めて狭く、片側ラッチ仕様のマザーボードが増加したことで、「ラッチ側は固定されたが、反対側の固定端が1ミリ浮いている」という状態が多発しています。目視では挿さっているように見えても通電不良を起こすため、想像以上の力を込めて平行に押し込む必要があります。

第2の盲点は、2026年最新パーツ互換性とBIOSバージョンの乖離です。新型CPUと既存チップセットのマザーボードを組み合わせた場合、工場出荷時の初期BIOSがそのCPUのマイクロコードに対応しておらず、電源を入れてもPOST画面にすら進まない現象が起きます。近年のミドルレンジ以上のマザーボードに搭載されている「BIOS FlashBack（CPUやメモリなしでUSBメモリからBIOS更新できる機能）」を活用し、最新ファームウェアへ更新することで解決します。

第3の盲点は、PCケースとマザーボードを固定する「スタンドオフ（スペーサー）の過剰配置」です。マザーボードのネジ穴が存在しない位置にスペーサーが残っていると、基板裏面のハンダ露出部に金属が直撃し、ファン回らない原因まとめの中でも最も危険な基板裏面ショートを引き起こします。

【自作PCの電源が入らないトラブル】に関するよくある質問（FAQ）

Q1：電源ボタンを押すと一瞬だけ「カチッ」と音がしてファンが止まります。何が原因ですか？
A1：電源ユニット内部のリレー回路が短絡（ショート）や過負荷を検知して作動させた音です。パーツの逆挿し、基板裏面の金属接触、あるいはプラグイン電源ケーブルの挿し間違い（他社製ケーブルの流用など）によるショート保護が働いています。直ちに通電をやめ、配線とネジ受けのスペーサー位置を総点検してください。

Q2：マザーボードのLEDは光るのに、ケースの電源ボタンを押してもファンが回りません。
A2：マザーボードまで待機電力は届いていますが、起動信号が認識されていません。9割以上の原因はフロントパネルの「Power SW」ピンの挿し間違いまたはピンの曲がりです。マイナスドライバーの先端でPower SWの2本のピンを直接接触させ、起動するかテストしてください。

Q3：最新世代のCPUとマザーボードで組んだのですが、画面が真っ暗なまま動きません。
A3：マザーボードのBIOSが新CPUに対応していない可能性があります。マザーボード背面の「BIOS FlashBackボタン（Q-Flash Plus等）」を使い、CPUを取り外した状態でもUSBメモリ経由で最新BIOSにアップデートすることで正常起動するケースが多いため、マニュアルを確認して更新を試みてください。

Q4：電源テスターがない場合、電源ユニット単体の故障をチェックする方法はありますか？
A4：24ピン主電源コネクタの「緑色のピン（PS_ON#）」と隣接する「黒色のピン（COM/GND）」をゼムクリップ等でショートさせる「ペーパークリップテスト」により、電源ユニット単体のファンが回転するか確認できます。ただし、安全のために必ずケースファン等の軽負荷を接続した上で、自己責任で行ってください。

まとめ：焦らず論理的な切り分けで愛機を起動させよう

組み立て直後のPCが動かない瞬間は、誰しも激しい動揺と不安に襲われるものです。しかし、自作PCにおける初期トラブルの正体は、複雑な電子工学の謎ではなく、コネクタの半挿しやピン配列の見間違いといった「ごく些細な物理的ギャップ」であることがほとんどです。

パニックになって闇雲にスイッチを連打したり、力任せにパーツを抜き差しすることは事態を悪化させる最大の要因となります。まずは深呼吸をして主電源を落とし、本記事で紹介した「配線の再確認」「最小構成での絶縁テスト」「CMOSクリア」を一つずつ着実に実行してください。論理的なアプローチさえ崩さなければ、沈黙していたマシンは必ず力強いファンの回転音とともに息を吹き返すはずです。 （出典: 自作 pc 電源 入ら ない（Yahoo!ニュース））
